Types Of Lathe Machine || Easy To Learn Different Types Of Lathe Machines

 This Topic Is About Types Of  Lathe Machines , In Simplest Way To Learn About This Machines.


TYPES OF LATHE


  • Bench Lathe
  • Speed Lathe
  • Engine Lathe
  • Tool Room Lathe
  • Capstan And Turret Lathe
  • Automatic Lathe



BENCH LATHE


Bench
Bench Lathe

  • It is very small lathe mounted on a separately prepared bench or cabinet.

  • It is used for small works. It has practically all the parts of an engine lathe or speed lathe and it performs almost all the operations.





SPEED LATHE


Speed Lathe

  • This lathe do not have provision for power feed. The lathe has been named because of the very high of the headstock spindle.
  • Have no gear box
  • No carriage
  • No lead screw
  • Used for wood turning, polishing, metal spinning etc.





ENGINE LATHE ( CENTRE LATHE )


Engine Lathe
ENGINE LATHE

  • In old days lathe was driven by steam engine hence the name is still in existence even after modern lathe are provided with motor drive.
  • Centre lathe or Engine lathe is classified according to method of transmitting power to the machine.
  • The power may be transmitted by means of belt, electric motor or through gears.




TOOL ROOM LATHE

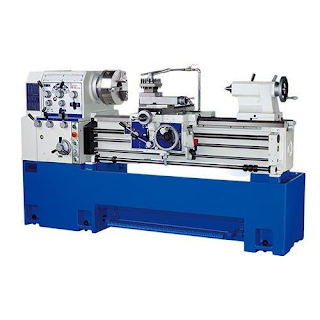

  • Tool Room Lathe
    Tool Room Lathe
    It is nothing but the engine lathe provided with some extra attachment for accurate work like taper turning attachment, collets, follower rest etc.

  • The Tool room type lathe is usually supplied with a very precise lead screw for threading operations.

  • It comes equipped with precision accessories such as a collect chuck attachment a taper attachment, and a micrometer stop.





CAPSTAN AND TURRET LATHE


  • These are semiautomatic type machine useful for mass production.

  • They carry special mechanisms for indexing their tool.

  • A turret lathe, a number of tools can be set up on the machine and then quickly be brought successively into working position so that a complete part can be machined without the necessity for further adjusting, changing tools, or making measurements.





Turret Lathe

Capstan Lathe






Capstan lathe



AUTOMATIC LATHE


  • The automatic machine tools capable of producing identical pieces without the attention of an operator, after each piece is completed. Thus, after setting up and providing an initial supply of material, further attention beyond replenishing the material supply is not required until the dimensions of the work pieces change owing to tool wear.

  • A number of types of automatic lathes are developed that can be used for large volume manufacture application, such as single spindle automatics, Swiss type automatics, and multi-spindle automatics.




हिंदी में


यह विषय खराद मशीनों के प्रकारों के बारे में है, इस मशीन के बारे में जानने का सबसे आसान तरीका।



                                                                खराद के प्रकार



बेंच खराद
गति खराद
इंजन खराद
टूल रूम लेथ
Capstan और Turret  खराद
स्वचालित खराद




बेंच खराद
Bench
Bench Lathe




यह बहुत छोटा खराद होता है जो अलग से तैयार बेंच या कैबिनेट पर लगा होता है।



इसका उपयोग छोटे कार्यों के लिए किया जाता है। इसमें व्यावहारिक रूप से एक इंजन लेथ या स्पीड लेथ के सभी हिस्से होते हैं और यह लगभग सभी ऑपरेशन करता है।













गति खराद


Speed Lathe

इस खराद में पावर फीड का प्रावधान नहीं है।

 हेडस्टॉक स्पिंडल के बहुत ऊंचे होने के कारण खराद का नाम रखा गया है।

कोई गियर बॉक्स नहीं है

कोई गाड़ी नहीं

कोई लीड पेंच नहीं

लकड़ी मोड़ने, चमकाने, धातु कताई आदि के लिए उपयोग किया जाता है।









इंजन खराद (केंद्र खराद)
Engine Lathe
ENGINE LATHE



पुराने दिनों में खराद भाप इंजन द्वारा संचालित होता था इसलिए आधुनिक खराद मोटर ड्राइव के साथ प्रदान किए जाने के बाद भी नाम अभी भी अस्तित्व में है।

केंद्र खराद या इंजन खराद को मशीन में शक्ति संचारित करने की विधि के अनुसार वर्गीकृत किया जाता है।

बिजली को बेल्ट, इलेक्ट्रिक मोटर या गियर के माध्यम से प्रेषित किया जा सकता है।











    उपकरण कक्ष खराद
    Tool Room Lathe
    Tool Room Lathe



    यह और कुछ नहीं बल्कि सटीक काम के लिए कुछ अतिरिक्त अटैचमेंट जैसे टेंपर टर्निंग अटैचमेंट, कोलेट, फॉलोअर रेस्ट आदि के लिए इंजन लेथ दिया गया है।

    टूल रूम प्रकार के खराद को आमतौर पर थ्रेडिंग संचालन के लिए एक बहुत ही सटीक लीड स्क्रू के साथ आपूर्ति की जाती है।

    यह सटीक एक्सेसरीज़ जैसे कलेक्ट चक अटैचमेंट, टेंपर अटैचमेंट और माइक्रोमीटर स्टॉप से ​​लैस है।











            Capstan और Turret  खराद




    ये अर्धस्वचालित प्रकार की मशीन हैं जो बड़े पैमाने पर उत्पादन के लिए उपयोगी हैं।

    वे अपने उपकरण को अनुक्रमित करने के लिए विशेष तंत्र रखते हैं।

    एक बुर्ज खराद, मशीन पर कई उपकरण स्थापित किए जा सकते हैं और फिर जल्दी से काम करने की स्थिति में लाया जा सकता है ताकि आगे के समायोजन, उपकरण बदलने या माप करने की आवश्यकता के बिना एक पूरा हिस्सा मशीनीकृत किया जा सके।





    Turret Lathe

    Capstan Lathe











    Capstan lathe





    स्वचालित खराद




    प्रत्येक टुकड़ा पूरा होने के बाद, एक ऑपरेटर के ध्यान के बिना समान टुकड़ों का उत्पादन करने में सक्षम स्वचालित मशीन टूल्स। इस प्रकार, सामग्री की प्रारंभिक आपूर्ति को स्थापित करने और प्रदान करने के बाद, सामग्री की आपूर्ति को फिर से भरने से आगे और ध्यान देने की आवश्यकता नहीं है जब तक कि उपकरण पहनने के कारण काम के टुकड़ों के आयाम बदल न जाएं।


    कई प्रकार के स्वचालित खराद विकसित किए जाते हैं जिनका उपयोग बड़ी मात्रा में निर्माण अनुप्रयोग के लिए किया जा सकता है, जैसे कि सिंगल स्पिंडल ऑटोमैटिक्स, स्विस टाइप ऑटोमैटिक्स और मल्टी-स्पिंडल ऑटोमैटिक्स।
